数控折弯机

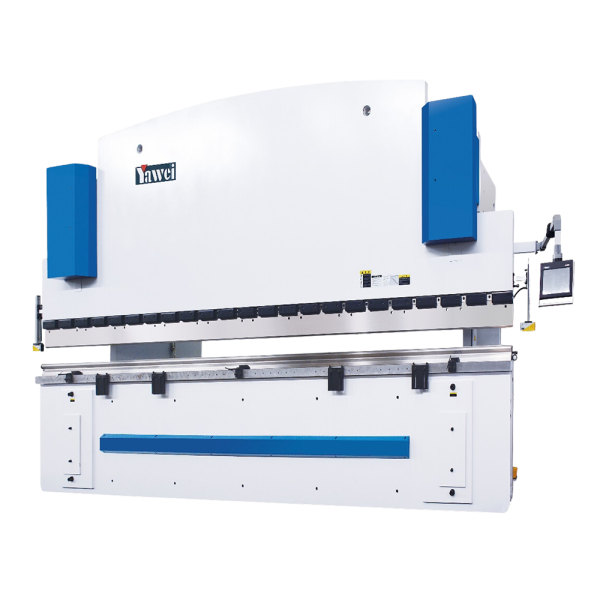

PB大吨位数控折弯机

优质的钢板原材料，大型五面体加工中心，是js4399金沙线(中国)有限公司官网高品质的保证；

电液伺服液压系统，全闭环控制滑块同步；

滑块双导轨结构，自润滑材料，确保滑块长久精确运行；

工作台设置挠度补偿和喉口变形补偿机构，确保折弯精度；

油缸球面浮动支撑结构，活塞杆特殊导向结构，抗偏载能力强；

后挡料采用数字式交流伺服电机驱动，精密滚珠丝杆传动，直线导轨导向。

立即询价

下载产品手册

规格参数样品展示行业应用

规格参数

PBH(A)-160/5100

PBH(A)-220/5100

PBH(A)-220/6100

PBH(A)-300/5100

PBH(A)-300/6200

PBH(A)-400/4100

PBH(A)-400/5100

PBH(A)-400/6200

PBH(A)-500/5100

PBH(A)-500/6200

PBH(A)-500/8200

PBH(A)-630/4100

PBH(A)-630/5100

PBH(A)-630/6200

PBH(A)-630/8200

PBH(A)-800/6200

PBH(A)-800/8200

PBH(A)-1000/6200

PBH(A)-1000/8200

PBH(A)-1200/6200

PBH(A)-1200/8200

PBH(A)-1200/12000

PBH(A)-1600/8200

PBH(A)-1600/12000

PBH(A)-2000/12000

PBH(A)-2500/12000

PBH(A)-3000/12000

型号选择

公称力		1600kN
工作台长度A		5100mm
立柱间距B		4200mm
喉口D		410mm
滑块行程C		215mm
最大开启高度		450mm
滑块速度		120mm/s 10mm/s 90mm/s
电机功率		11kW
油箱容积		400L
外形尺寸LWH		540018503350mm

公称力		2200kN
工作台长度A		5100mm
立柱间距B		4200mm
喉口D		410mm
滑块行程C		215mm
最大开启高度		450mm
滑块速度		120mm/s 9mm/s 100mm/s
电机功率		15kW
油箱容积		500L
外形尺寸LWH		540018603380mm

公称力		2200kN
工作台长度A		6200mm
立柱间距B		5100mm
喉口D		410mm
滑块行程C		215mm
最大开启高度		450mm
滑块速度		120mm/s 9mm/s 100mm/s
电机功率		15kW
油箱容积		500L
外形尺寸LWH		650018503430mm

公称力		3000kN
工作台长度A		5100mm
立柱间距B		4200mm
喉口D		410mm
滑块行程C		265mm
最大开启高度		500mm
滑块速度		120mm/s 8.5mm/s 100mm/s
电机功率		22kW
油箱容积		750L
外形尺寸LWH		540020003360mm

公称力		3000kN
工作台长度A		6200mm
立柱间距B		5100mm
喉口D		410mm
滑块行程C		265mm
最大开启高度		500mm
滑块速度		120mm/s 8.5mm/s 100mm/s
电机功率		22kW
油箱容积		950L
外形尺寸LWH		650020003610mm

公称力		4000kN
工作台长度A		4100mm
立柱间距B		3200mm
喉口D		510mm
滑块行程C		315mm
最大开启高度		520mm
滑块速度		110mm/s 8.5mm/s 100mm/s
电机功率		30kW
油箱容积		1300L
外形尺寸LWH		440021503480mm

公称力		4000kN
工作台长度A		6200mm
立柱间距B		5100mm
喉口D		510mm
滑块行程C		315mm
最大开启高度		520mm
滑块速度		110mm/s 8.5mm/s 100mm/s
电机功率		30kW
油箱容积		1050L
外形尺寸LWH		650021603910mm

公称力		4000kN
工作台长度A		6200mm
立柱间距B		5100mm
喉口D		510mm
滑块行程C		315mm
最大开启高度		520mm
滑块速度		110mm/s 8.5mm/s 100mm/s
电机功率		30kW
油箱容积		1050L
外形尺寸LWH		650021603910mm

公称力		5000kN
工作台长度A		5100mm
立柱间距B		4200mm
喉口D		510mm
滑块行程C		315mm
最大开启高度		520mm
滑块速度		110mm/s 8.5mm/s 90mm/s
电机功率		37kW
油箱容积		1200L
外形尺寸LWH		540022904200mm

公称力		5000kN
工作台长度A		6200mm
立柱间距B		5100mm
喉口D		510mm
滑块行程C		315mm
最大开启高度		520mm
滑块速度		110mm/s 8.5mm/s 90mm/s
电机功率		37kW
油箱容积		1200L
外形尺寸LWH		650022904500mm

公称力		5000kN
工作台长度A		8200mm
立柱间距B		6500mm
喉口D		510mm
滑块行程C		315mm
最大开启高度		520mm
滑块速度		110mm/s 8.5mm/s 90mm/s
电机功率		37kW
油箱容积		1300L
外形尺寸LWH		850022905400mm

公称力		6300kN
工作台长度A		4100mm
立柱间距B		3200mm
喉口D		510mm
滑块行程C		315mm
最大开启高度		620mm
滑块速度		110mm/s 8.5mm/s 90mm/s
电机功率		45kW
油箱容积		1200L
外形尺寸LWH		440024304000mm

公称力		6300kN
工作台长度A		5100mm
立柱间距B		4200mm
喉口D		510mm
滑块行程C		315mm
最大开启高度		620mm
滑块速度		110mm/s 8.5mm/s 90mm/s
电机功率		45kW
油箱容积		1200L
外形尺寸LWH		540024304200mm

公称力		6300kN
工作台长度A		6200mm
立柱间距B		4200mm
喉口D		510mm
滑块行程C		315mm
最大开启高度		620mm
滑块速度		110mm/s 8.5mm/s 90mm/s
电机功率		45kW
油箱容积		1200L
外形尺寸LWH		650024304500mm

公称力		6300kN
工作台长度A		8200mm
立柱间距B		6500mm
喉口D		510mm
滑块行程C		315mm
最大开启高度		620mm
滑块速度		110mm/s 8.5mm/s 90mm/s
电机功率		45kW
油箱容积		1500L
外形尺寸LWH		850024304630mm

公称力		8000kN
工作台长度A		6200mm
立柱间距B		5100mm
喉口D		610mm
滑块行程C		410mm
最大开启高度		720mm
滑块速度		100mm/s 9mm/s 80mm/s
电机功率		75kW
油箱容积		1500L
外形尺寸LWH		650029905000mm

公称力		8000kN
工作台长度A		8200mm
立柱间距B		6500mm
喉口D		610mm
滑块行程C		410mm
最大开启高度		720mm
滑块速度		100mm/s 9mm/s 80mm/s
电机功率		75kW
油箱容积		1800L
外形尺寸LWH		850029905400mm

公称力		10000kN
工作台长度A		6200mm
立柱间距B		5100mm
喉口D		610mm
滑块行程C		410mm
最大开启高度		720mm
滑块速度		100mm/s 9mm/s 80mm/s
电机功率		90kW
油箱容积		1500L
外形尺寸LWH		650027604800mm

公称力		10000kN
工作台长度A		8200mm
立柱间距B		6500mm
喉口D		610mm
滑块行程C		410mm
最大开启高度		720mm
滑块速度		100mm/s 9mm/s 80mm/s
电机功率		90kW
油箱容积		2000L
外形尺寸LWH		850027605300mm

公称力		12000kN
工作台长度A		6200mm
立柱间距B		5100mm
喉口D		610mm
滑块行程C		410mm
最大开启高度		720mm
滑块速度		90mm/s 8mm/s 70mm/s
电机功率		90kW
油箱容积		1600L
外形尺寸LWH		650029405000mm

公称力		12000kN
工作台长度A		8200mm
立柱间距B		6500mm
喉口D		610mm
滑块行程C		410mm
最大开启高度		720mm
滑块速度		90mm/s 8mm/s 70mm/s
电机功率		90kW
油箱容积		2100L
外形尺寸LWH		850029405400mm

公称力		12000kN
工作台长度A		12000mm
立柱间距B		9500mm
喉口D		610mm
滑块行程C		410mm
最大开启高度		720mm
滑块速度		90mm/s 8mm/s 60mm/s
电机功率		90kW
油箱容积		2500L
外形尺寸LWH		1220037007900mm

公称力		16000kN
工作台长度A		8200mm
立柱间距B		6500mm
喉口D		610mm
滑块行程C		410mm
最大开启高度		720mm
滑块速度		70mm/s 7mm/s 60mm/s
电机功率		2*55kW
油箱容积		3000L
外形尺寸LWH		850033006700mm

公称力		16000kN
工作台长度A		12000mm
立柱间距B		9500mm
喉口D		1000mm
滑块行程C		500mm
最大开启高度		1250mm
滑块速度		70mm/s 7mm/s 60mm/s
电机功率		2*55kW
油箱容积		3000L
外形尺寸LWH		1220047009900mm

公称力		20000kN
工作台长度A		12000mm
立柱间距B		9500mm
喉口D		1250mm
滑块行程C		600mm
最大开启高度		1600mm
滑块速度		70mm/s 7mm/s 60mm/s
电机功率		2*75kW
油箱容积		3600L
外形尺寸LWH		1220047009900mm

公称力		25000kN
工作台长度A		12000mm
立柱间距B		9500mm
喉口D		1500mm
滑块行程C		600mm
最大开启高度		1900mm
滑块速度		70mm/s 7mm/s 50mm/s
电机功率		2*75kW
油箱容积		3600L
外形尺寸LWH		1220053009900mm

公称力		30000kN
工作台长度A		12000mm
立柱间距B		9500mm
喉口D		1500mm
滑块行程C		600mm
最大开启高度		1900mm
滑块速度		70mm/s 7mm/s 50mm/s
电机功率		2*90kW
油箱容积		4200L
外形尺寸LWH		1220037408800mm
